Testberichte >> Cooling >> Sonstige >> Noctua NC-U6 Chipsatzkühler

Im Test: Noctua NC-U6 Chipsatzkühler

Teil 2 - >>Design und Verarbeitung <<


Für die Bereitstellung des Testsamples geht ein besonderer Dank an:


Design:


Der Kühler besteht aus einer massiven Kupferplatte auf der die 4 Heatpipes (2 Dual-Heatpipes) befestigt sind. Zur Fixierung dient ein Block aus Aluminium, der per Lötung mit den anderen Bauteilen verbunden ist. Der Alublock verfügt über ein Gewinde um die Halteklammern zu befestigen. Auf den Heatpipes sind die 29 Aluminiumfinnen aufgefächert und festgelötet. Dies ergibt eine Gesamtfläche von ca. 500cm². Ein Loch in jeder Finne macht es möglich die Befestigungsschraube bei der Installation zu fixieren.
Vergleichbare Kühllösungen bieten in der Regel nur 2 Heatpipes (1 Dualheatpipe)

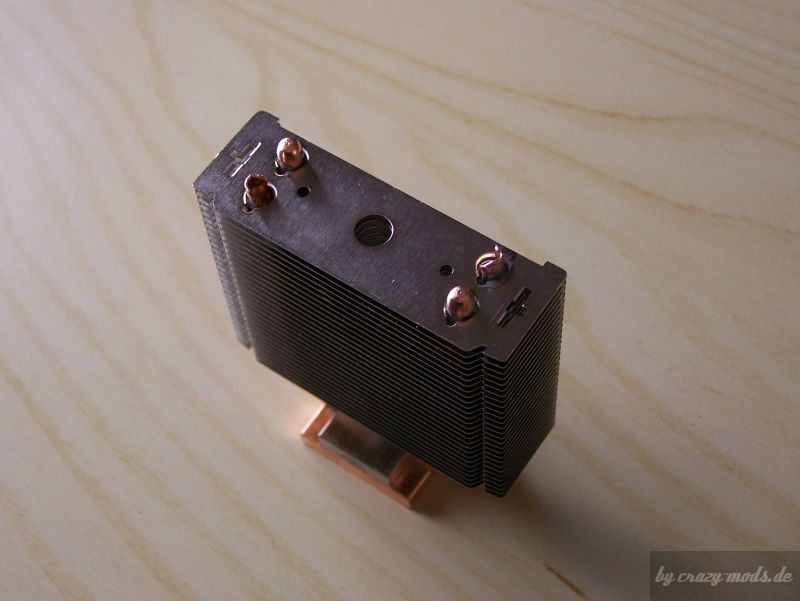

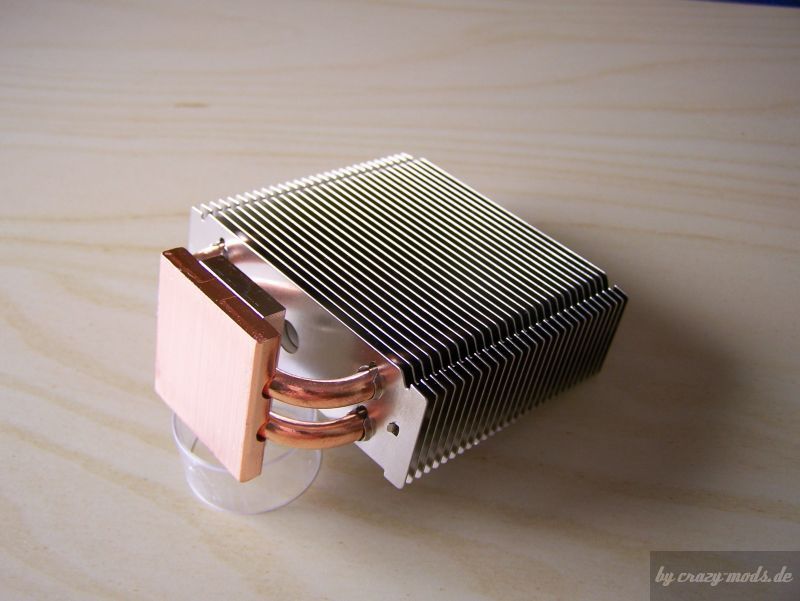

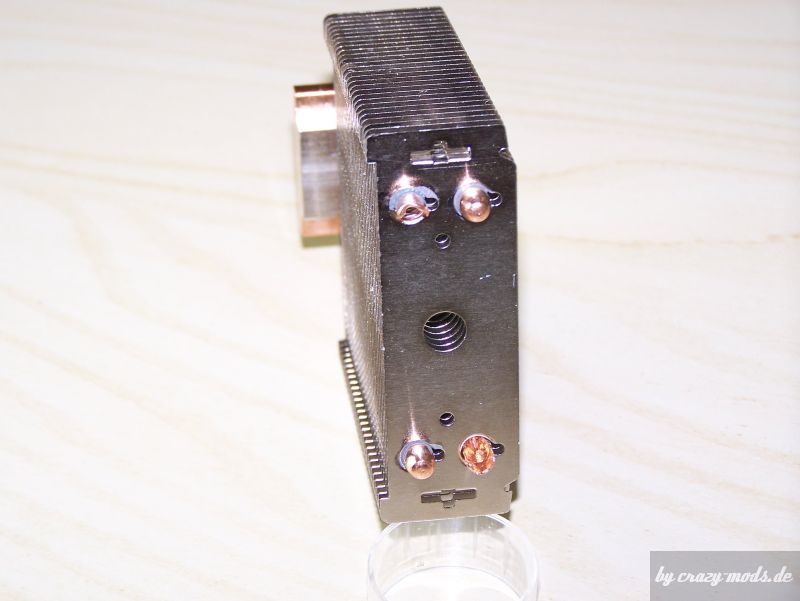

Ein Paar Totalansichten des Kühlers.


Vom Aufbau her ist der NC-U6 eine kleinere Version von Noctuas NH-U CPU-Kühler. Das Design ist ein Blickfang ist ein jedem Gehäuse, meiner Meinung nach sind solche Heatpipetürme mit ihren vielen übereinandergestapelten Finnen eine wahrhaftige Augenweide und immer schön anzuschauen.

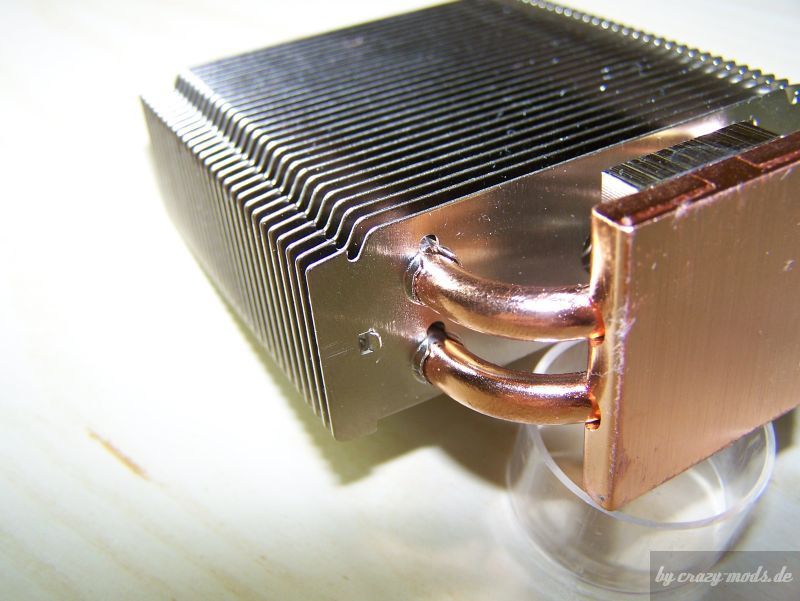

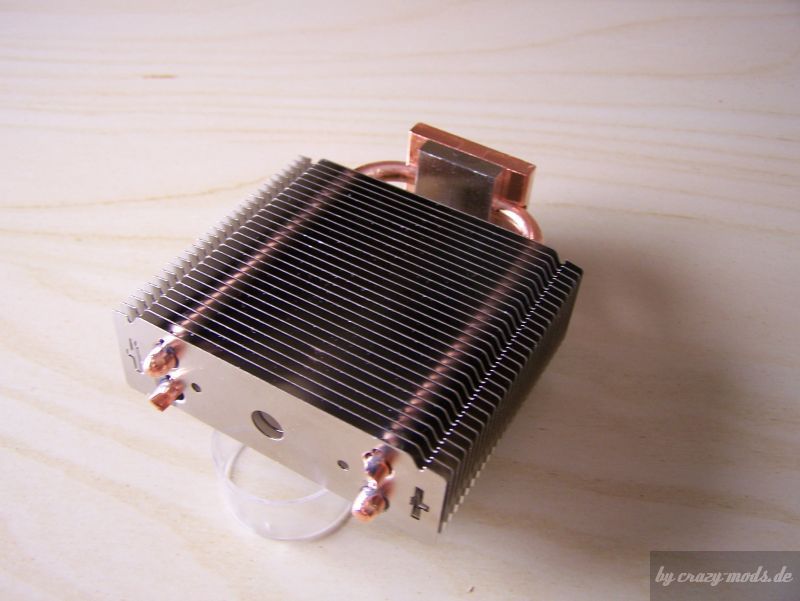

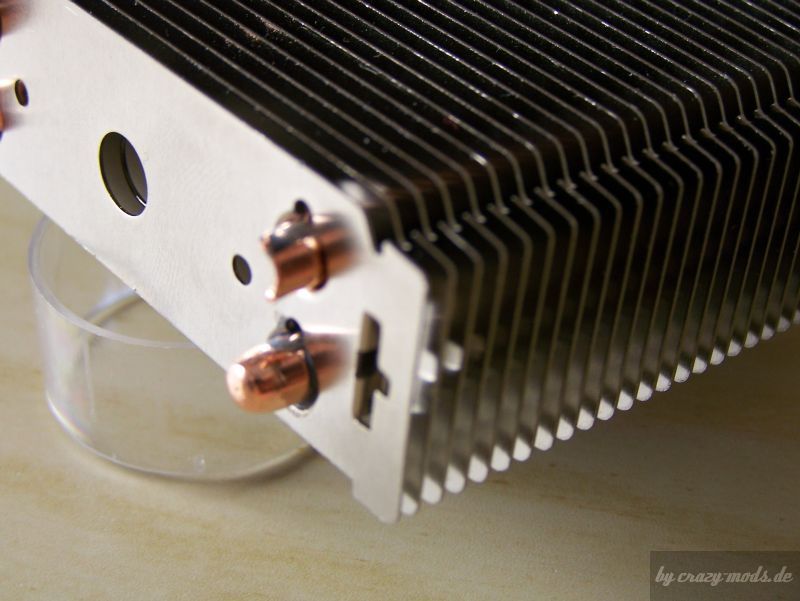

Was für's Auge: Hier noch ein paar Detailstudien.



Verarbeitung:

Die Verarbeitung ist standes- und erwartungsgemäß tadellos und vorbildlich. Die Einzelnen Kühlfinnen sind entgratet, die Oberfläche des Kupfers ist sehr glatt und die Verlötungen sind stabil und sauber.

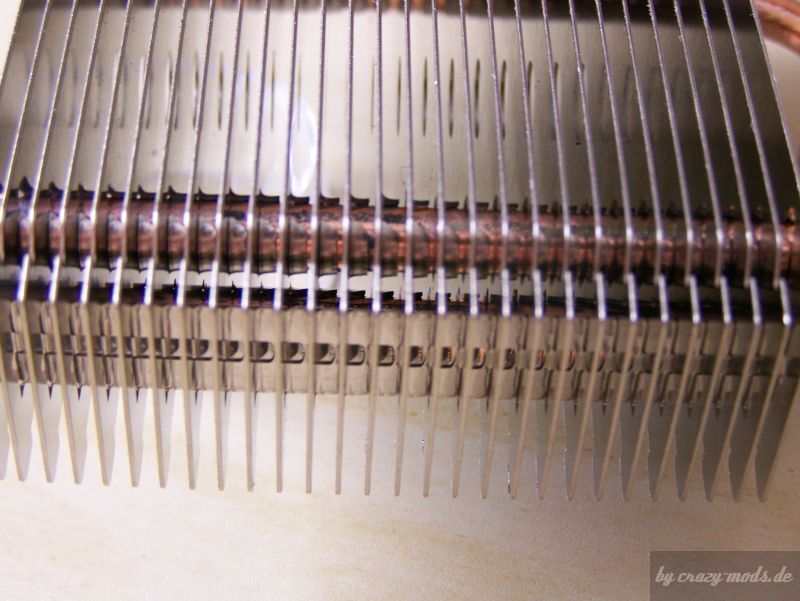

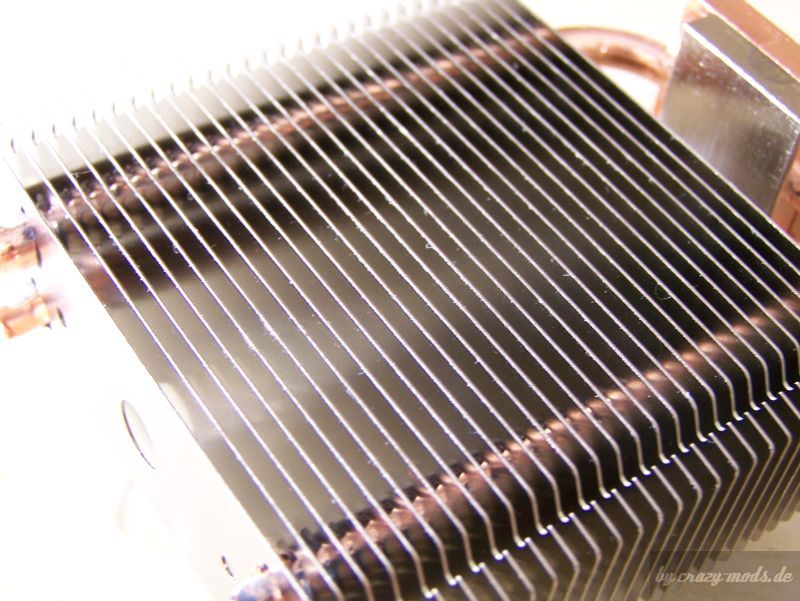

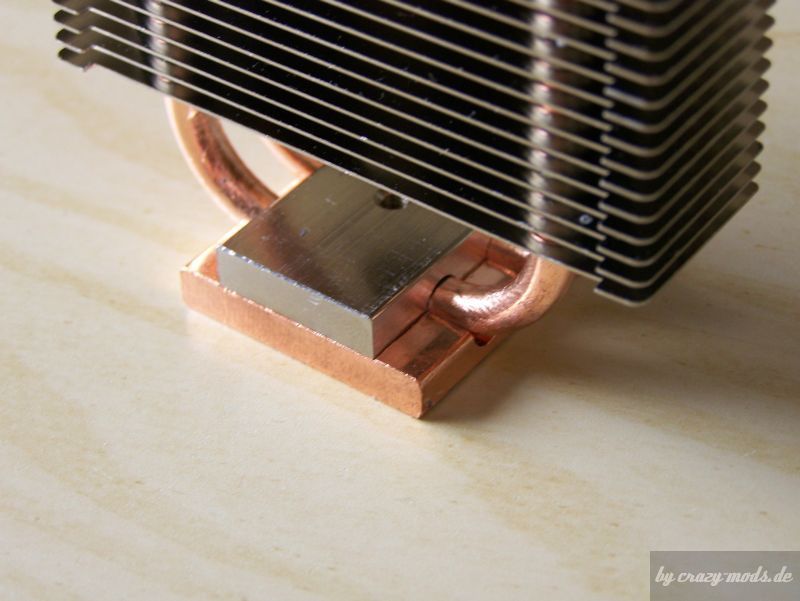

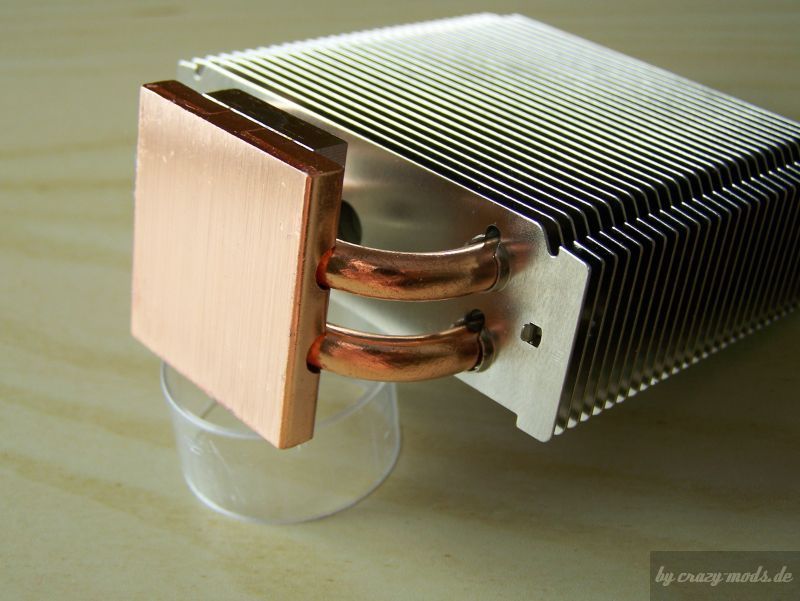

Detailaufnahmen von Stellen, bei denen sich der Gütegrad der Verarbeitung herauskristallisiert: Die Heatpipes, der Kupferkühlkörper wie er später auf dem Chip aufliegt und die Finnen.





Infobox - Noctua NC-U6 Chipsatzkühler



Einleitung & Lieferumfang - Design & Verarbeitung - Installation - Test und Testergebnis - Fazit
Verwandte Links:
  • Andere Artikel aus dem Bereich Kühlung ⇒ Go To
  • Funktion einer Heatpipe ⇒ Go To
  • Noctua NF-Lüfterserie ⇒ Go To
Autor: Sebastian 12.08.2007
